　当前位置：产品分类－〉接头和配管

　

接头、配管及阀门

　FLowell接头和管道

20、20A系列
30系列
60系列

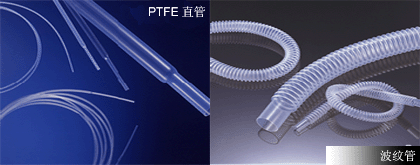

PFA管

特点

构造图

	耐药性优秀
	流体流动光滑
	高温适用 - 最高耐温200℃
	不脱落构造
	结构紧凑
	能拆卸反复使
	适用管径
	- Φ3mm-25mm
	- Φ1/4"-1"

选型方法

20

-

12.7

MC

8

-

P

┬┴┬

┬┴┬

┬┴┬

┬┴┬

┬┴┬

系列号

管外径

形状

管螺纹尺寸

主体材质
P	PFA成形品
H	PTFE 切削品

适用管尺寸		管用螺纹尺寸
外径×内径	表示方法	JIS管 R、Rc（PT）	表示方法
3×2	3	R、Rc 1/8	2
4×3	4	R、Rc 1/4	4
6×4	6	R、Rc 3/8	6
8×6	8	R、Rc 1/2	8
10×8	10	R、Rc 3/4	12
12×10	12	R、Rc 1	16
14×12	14	NPT管用螺纹	表示方法
19×16	19	NPT1/8	2N
25×22	25	NPT1/4	4N
6.35×4.3	6.3	NPT3/8	6N
9.53×6.3	9.5	NPT1/2	8N
12.7×9.5	12.7	NPT3/4	12N
19.05×15.9	19	NPT1	16N
25.4×22.2	25

资料下载

　FLowell阀门

4600系列
其他系列

特点


	接液部全PFA 耐腐蚀性优秀
	配管端采用高性能接头
	直动式不旋转构造
	密封好
	紧凑设计
	T型L型两种构造
	适用管径
	- Φ6mm-19mm
	- Φ1/4”-1/2“

4601

─

L6

─

B

│

│

│

型号
4601	直通型
4602	弯通型

配管口径

L6：φ 6

L8：φ 8

L10：φ 10

L12：φ 12

L19：φ 19

L1/4：φ 6.3

L3/8：φ 9.5

L1/2：φ 12.7

安装方式

B：基本型

P：4601可选

面板安装方式


直通型	弯通型

资料下载

　PILLAR接头和管道

　PILLAR阀门

　Ham-let接头和管道

　加热管

高性能加热管		电源：AC100V、約100W 或者 AC220V 　功率：約110W（±10%）　使用温度：40℃保温（MAX60℃）　使用压力：最大0 5MPa
